LM-EF-MW-350低維護率環境友好型模組化波峰焊

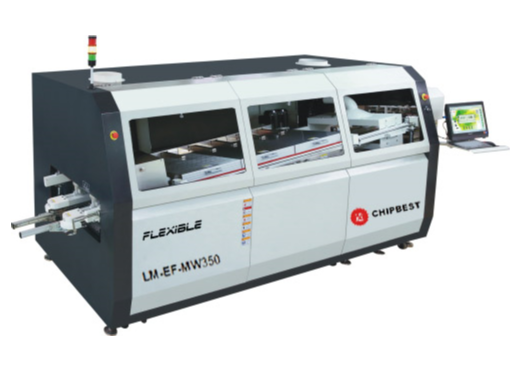

一、 產品圖片http://www.bdfdj.com

二、   產品特點

1）            助焊劑噴霧環保過濾係統，三級助焊劑過濾係統+人字形導流收集器，提高外溢助焊劑過濾效率，增強凝結助焊劑收集率，降低助焊劑噴霧係統維護頻率。

圖一圖二

2）新型熱風預熱模組，巧妙設計的單馬達運風結構，輕鬆實現高的加熱效率及熱均（jun1）勻性，且有效降低馬達負載，提高產品可靠性。

3）新型免維護流道結構設計，有效降低錫爐維護保養；最佳噴口距離設計，有效降低波峰落差，減少錫渣產生；波峰緩衝與防二次氧化噴口結構設計，有效降低錫渣產生。具有波峰高度調節機構,可大量減少客戶的換線調試時間;提高生產效率及增加了波峰的平穩度,還有波峰高度數據顯示表,方便管理

4）新型冷卻抽風係統，既保證了充裕的冷卻能力，又防止了冷卻風溫隨時間升高。

5）外置鏈爪清洗液容器，既防止了機身內高溫引起的清洗液揮發浪費，又降低了安全隱患。

三、   產品配置及參數

1）聯動式入板裝置

2）噴霧係統

  一體化模塊設計，移動用步進馬達控製，噴嘴垂直PCB板，對應PCB噴霧長度、寬度及速度自動調節，微調裝置帶壓力表，環保型助焊劑過濾係統，三級助焊劑過濾係統+人字形導流收集器，助焊劑液位報警、自動供給，並帶有噴嘴自動清洗功能。

3）預熱裝置

抽屜式模塊化設計，一段紅外加熱，二段熱風加熱，共三段預熱溫區，1.8米長，預留上加熱模塊安裝接口，PID溫度控製。每個預熱模組功率為9KW。

4）雙波峰錫缸

內膽采用特製鑄鐵材料，內表麵塘陶瓷防腐蝕處理，精密鑄造葉輪，直聯式波峰馬達，變頻調速，外置式發熱裝置，手動升降進出兩用，PID溫度控製，錫爐液位低報警，帶中央支撐，手動可調，新型免維護流道結構設計，有效降低錫爐維護保養；最佳噴口距離設計，有效降低波峰落差，減少錫渣產生；波峰緩衝與防二次氧化噴口結構設計，有效降低錫渣產生。

5）強製風冷卻裝置

新型冷卻抽風係統，既保證了充裕的冷卻能力，又防止了冷卻風溫隨時間升高，

獨立控製起動。

6）實用性

機箱內部空間加大，散熱效率更高，清潔維修方便；錫爐升降方便。

7）基板傳輸係統

新型鋁合金導軌，防塵絲杆，配置鈦合金新型雙勾爪。

8）控製係統

先進的PC+PLC控製，中/英視窗操作界麵，工藝曲線/數據存儲功能

9）模塊連接方式：重載插線

10）經濟運行模式

11）規格

- 基板寬度：50-350mm

- 錫缸容量：500Kg

- 焊錫溫度：Max300℃

- 助焊劑容量：18lit

- 傳輸速度：0.5-1.8M/min 無級調速

- 焊錫角度：4-7°可調（出廠為7度）。

- 傳送方向：左至右(標準)

- 機身尺寸：L4300×W1450×H1650MM (含導軌)

- 總功率：AC380V 3ф 29KW

- 正常運行功率：7-9KW

- 整機重量：1800kg
