型號/Model

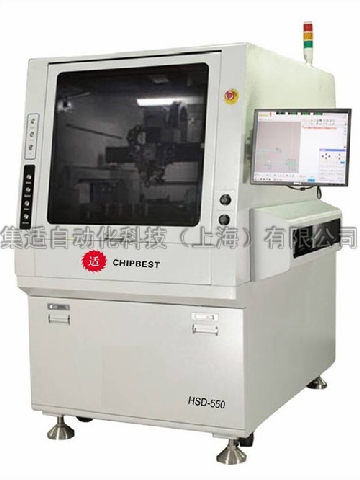

HSD-550

外形尺寸/Overall Dimension（L*W*H）

1300mm*1500mm*1760mm

（不包括三色燈高度）

重量/Gross Weight

1200kg

控製方式/Control Model

PC+運動卡/PC+ Motion Card

運行軟件/Software

Windows

編程方式/Programming

CAD導圖+貼片機文件導入

CAD File+chip+Mounter file Imported

驅動/Drive

伺服馬達+滾珠絲杆/

Servo Motor+Ball Screw

軸數/Axis

X/Y/Z

最大移動速度/Max Moving Speed

1000mm/s

點膠工作範圍/Coating Scope

L450mm*W550mm

組件最大高度/Max PCB Height

50mm

重複精度/Repeating Accuracy

0.01mm

軌道驅動方式/

Conveying Driving Mode

步進馬達/Stepper Motor Driver + Stepping Motor

調幅方式/Widen Mode

自動/Auto 手動/Manual

傳送方向/Conveying Direction

L-R or R-L

通訊方式/Communication Port

SMEMA接頭/SMEMA Connector

膠閥類型/Nozzle Type

螺杆閥/噴射閥(任選)/Screw Nozzle or Jetting Nozzle

最小點膠量/Single Jetting Volume

0.33mm/nL

調幅範圍/Widen Range

19-550mm

電源/Power Input

單相/

Single-Phase 200-240VAC 50-60Hz

總功率/Total Power Consumption

5.1KW

氣壓要求/Air Pressure

0.4Mpa-0.6Mpa

CCD視覺係統/CCD Visual System

標配/Standard

塗料監控/Material Detection

選配/Optional

3段式傳送軌道/3-phase Conveying

標配/Standard

壓板裝置/Clamp Device

標配/Standard

螺杆閥可傾斜

/Titling Angle (Screw Nozzle)

選配/Optional（0°/35°）

（隻可搭配一套膠閥）

膠閥數量/Nozzle Quantity

1個（標配/Standard）

2個（選配/Optional）

離線編程/Off-line Programming

選配/Optional

條碼掃描/Barcode Scanning

選配/Optional

UPS

選配/Optional

加熱係統/Heating System

選配/Optional

微重控製係統/Micro Weighting system

選配/Optional

鐳射測高係統/

Laser Height Measuring System

選配/Optional

單軌道結構/Single-Track Conveyor

標配/Standard

雙軌道結構/Dual-Track Conveyor

選配/Optional

外置300CC膠筒供料係統

MaterialSupplySyringe(Extemal,300CC)

選配/Optional
