基本配置

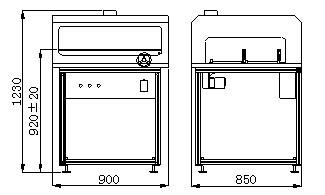

一、外形尺寸
二、設備參數
|
機體參數 |
|
|
外型尺寸L*W*H |
L900mm*W850mm*H1230mm |
|
重量 |
Approx.70kg |
|
PCB輸送部分參數 |
|
|
PCB傳輸高度： |
920±20mm |
|
運輸速度 |
0-3500mm/min可調 |
|
傳送方向： |
L→R（R→L） |
|
傳輸馬達功率 |
AC220V 40W |
|
調幅部分參數 |
|
|
PCB寬度 |
50—450mm |
|
調幅方式： |
手搖式調節 |
|
PCB板大小 |
MAXW450*L450 |
|
控製部分參數 |
|
|
照明 |
設備自帶光源 |
|
檢測 |
設備帶有一條UV檢測光源 |
|
電源 |
AC220V |
|
總功率 |
0.1KW |
三、功能說明
1. 控製部分：按鈕式控製，簡單方便易懂；
2. 機架部分：機架采用高檔鋁型材封鍍鋅板設計製作，結實，耐用；鈑金采用靜電噴粉的工藝完成，美觀、清理方便，全封閉的工作環境設計，能最大程度的保證塗覆材料氣味不外泄。
3. 輸送部分：動力采用帶減速箱的馬達，速度可調，運輸速度0-3.5米/分鍾；自主開發的輸送線鋁材方便、美觀，輸送方式為鏈條傳動，輸送寬度可以手動調節，調節精度更高，調節範圍為50-450毫米；鏈條為3分帶擋片加長銷不鏽鋼鏈條，輸送方式分為在線式和直行式。
4. 檢測部分：設備自帶照明燈,設備自帶熒光燈，可檢測UV膠等帶熒光劑的液體。
